概述

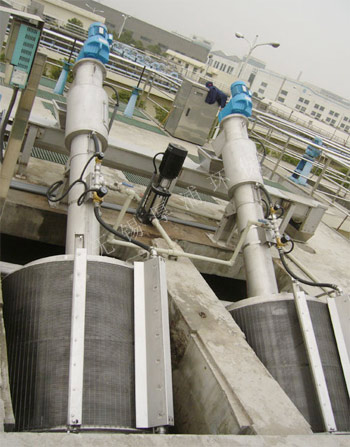

       轉鼓式格柵除污機，又稱鼓形柵框格柵除污機、細柵過濾器或螺旋格柵除污機。是一種集細格柵除污機、柵渣螺旋提升機和柵渣螺旋壓榨機于一體的設備?？梢灾苯影惭b在水渠中，也可以安裝在容器中，適用于城市污水，工業廢水和生活廢水處理工程。

工作原理
       旋轉清污網筒在水中以35°傾角做每分鐘5~8r/min的圓周運動，網筒的1/3浸沒在水中。污水及漂浮物從網筒下口進入網筒內部，漂浮物附著于網筒內壁從水中帶出，當網筒轉到高點，雜質由于重力作用掉入垃圾輸送系統，經輸送壓榨至出料口。被過濾的污水經過網筒間隙流走。

特點與應用
       普通格柵一般都必須配備螺旋輸送機（壓榨機），而轉鼓式格柵機集清污、壓榨、輸送于一體，提高能源利用率減少管理投入。
       轉鼓式格柵除污機由于網筒間隙是固定的，所以清污徹底，克服普通耙齒式格柵間隙活動的缺陷，除污效率在95%以上。
       網筒的固定組件全部采用水切割，切割過程中不會產生變形，保證切割精度，拼接完成后整體上車床加工，保證網筒的同心度，保證網筒的可靠運行，延長使用壽命。輸送壓榨裝置的旋轉動力和網筒旋轉的動力由同一臺減速機提供，結構緊湊，減小能耗，螺旋葉片為6mm不銹鋼304拉制而成，螺距從下往上慢慢變小，壓榨能力逐漸增強。

控制系統
       控制系統為用戶選配或者自備，在現場接入電源線即可使用。
       現場電控箱上采用就地啟停控制按鈕，現場電控箱上設有設備的啟、停等按鈕，信號燈均采用節能型，電控箱留有遠程控制接口，本電控箱采用不銹鋼外殼，室外防雨。

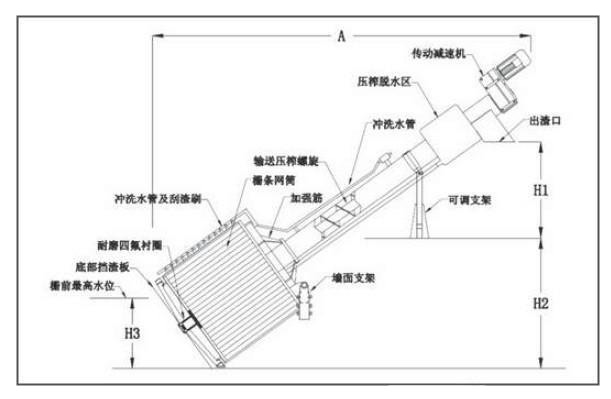

技術性能參數

型號			ZG-600	ZG-800	ZG-1000	ZG-1200	ZG-1400	ZG-1600	ZG-1800
轉鼓直徑 （mm）			Ø600	Ø800	Ø1000	Ø1200	Ø1400	Ø1600	Ø1800
標準柵網長度 （mm）			650	850	1000	1200	1400	1600	1800
輸送管直徑 （mm）			159	219	219	273	273	325	325
柵前高水位H3 （mm）			400	500	650	800	900	1100	1250
標準安裝角度 （°）			35°
普通渠道深度 （mm）			650~800	700~1000	900~1200	1100~1400	1200~1600	1400~1800	1800~2000
排渣高度 （mm）			800~1200mm
電機功率 （kw）			0.55	0.75	1.1	1.5	2.2	3	3
大過水量估算值 （m/h）	柵隙 （mm）	0.5	80	135	235	315	450	585	745
		1	125	215	370	505	720	950	1205
		2	190	330	555	765	1095	1440	1830
		3	230	400	680	935	1340	1760	2235
		4	235	430	720	1010	1440	2050	2700
		5	250	465	795	1105	1575	2200	2935
