XB旋轉式潷水器
XB旋轉式潷水器
概述
XB旋轉式潷水器是排出SBR反應池中上清液的專用設備。旋轉式潷水器通過電動推桿的驅動,潷水堰槽繞排水管,實現潷水器連續排水。
結構形式
XB旋轉式潷水器主要由電控箱、電動推桿、潷水主管及支管、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式潷水器由電動推桿把水下部分與執行機構連接起來,當需要排水時,中央控制系統會給出信號,指令電機驅動螺桿旋轉,電動推桿向前推出,集水堰槽隨水平管的轉動而下降,開始潷水,排出的上清液由排水管排出,當潷水結束后,推桿內計數器給出信號,電機反轉,牽引集水堰槽上移,回到預置位置,等待完成下一個循環。
主要特點
1、設有推桿過扭矩裝置,保證設備具有較大的安全性;
2、適應性強:通過內部機構設定相關參數,可相應改變潷水器的運行速度和運動范圍,適應不同水質水量要求;
3、行程控制機構全部置于防護罩內,不受風雨的侵蝕;
4、密封旋轉接頭,轉動靈活,密封性好;
5、電動推桿結構簡單,易于拆卸和維修。

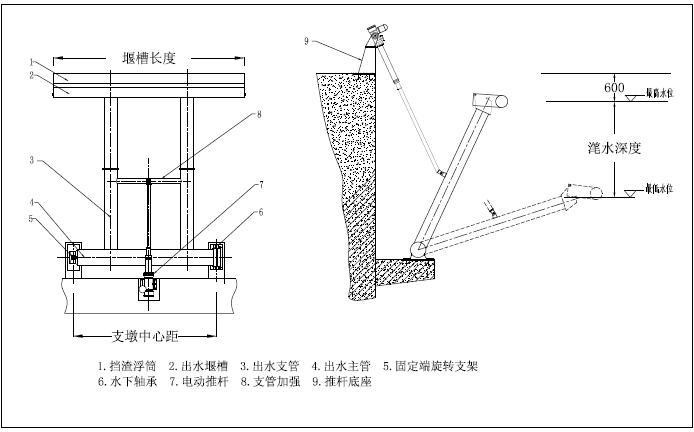

外形示意圖
訂貨所需參數
1、每小時潷水量
2、潷水深度
3、控制要求
4、材質要求
規格型號及技術參數
XB旋轉式潷水器是排出SBR反應池中上清液的專用設備。旋轉式潷水器通過電動推桿的驅動,潷水堰槽繞排水管,實現潷水器連續排水。
結構形式
XB旋轉式潷水器主要由電控箱、電動推桿、潷水主管及支管、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式潷水器由電動推桿把水下部分與執行機構連接起來,當需要排水時,中央控制系統會給出信號,指令電機驅動螺桿旋轉,電動推桿向前推出,集水堰槽隨水平管的轉動而下降,開始潷水,排出的上清液由排水管排出,當潷水結束后,推桿內計數器給出信號,電機反轉,牽引集水堰槽上移,回到預置位置,等待完成下一個循環。
主要特點
1、設有推桿過扭矩裝置,保證設備具有較大的安全性;
2、適應性強:通過內部機構設定相關參數,可相應改變潷水器的運行速度和運動范圍,適應不同水質水量要求;
3、行程控制機構全部置于防護罩內,不受風雨的侵蝕;
4、密封旋轉接頭,轉動靈活,密封性好;
5、電動推桿結構簡單,易于拆卸和維修。
外形示意圖
1、每小時潷水量
2、潷水深度
3、控制要求
4、材質要求
規格型號及技術參數
主要技術參數 | 潷水量100-900T/H,單推桿單邊出水形式 |
型號 |
XB100 XB200 XB300 |
XB400 XB500 XB600 |
XB700 XB800 XB900 |
|||
潷水堰長 (m) | ≤2 | ≤3 | ≤4 | ≤5 | ≤7 | ≤8 |
潷水深度 (m) | ≤2.5m | |||||
電機功率 (kw) | 0.4kw | 0.75kw | 1.1kw |
主要技術參數 | 潷水量1000-2000T/H,雙推桿雙邊出水形式 |
型號 | BS1000 | BS1200 | BS1400 | BS1600 | BS1800 | BS2000 |
潷水堰長 (m) | ≤10 | ≤12 | ≤14 | ≤16 | ≤18 | |
潷水深度 (m) | ≤2.5m | |||||
電機功率 (kw) | 1.1~1.5kw | 1.5~2.2kw |
