刮吸泥機系列
CG垂架式中心傳動刮泥機
用途及簡介
CG垂架式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的重、大型池徑的輻流式沉淀池,主要用于城鎮污水處理廠二次沉淀池的排泥。
結構和工作原理
CG垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心旋轉豎掛、刮臂、中間拉桿、拉筋、導流筒及撇渣排渣等部件組成。
該設備采用中心傳動、垂架式,污水從進水管流入導流筒擴散后,均勻的向周邊呈輻射狀流出,呈懸浮狀的污泥經沉淀后沉積于池底,驅動裝置帶動中心豎架旋轉,并帶動刮臂及刮泥板轉動,將污泥從池周刮向中心集泥槽后,靠池內靜水壓由排泥管排出池外。水面的浮渣通過撇渣裝置撇向池邊,再由刮渣耙刮進排渣斗內排出池外。而上清液則通過出水堰板溢入出水槽內排出。
電氣控制:可根據用戶需要設定設備的啟、停及運行時間,可帶PLC接口。
主要特點
1、采用新型傳動機構,傳遞扭矩大,工作可靠,穩流效果好;
2、處理量大,刮集污泥效果好;
3、設備操作簡便,可直接就地/遠程控制設備的運行。
主要技術參數
CG垂架式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的重、大型池徑的輻流式沉淀池,主要用于城鎮污水處理廠二次沉淀池的排泥。
結構和工作原理
CG垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心旋轉豎掛、刮臂、中間拉桿、拉筋、導流筒及撇渣排渣等部件組成。
該設備采用中心傳動、垂架式,污水從進水管流入導流筒擴散后,均勻的向周邊呈輻射狀流出,呈懸浮狀的污泥經沉淀后沉積于池底,驅動裝置帶動中心豎架旋轉,并帶動刮臂及刮泥板轉動,將污泥從池周刮向中心集泥槽后,靠池內靜水壓由排泥管排出池外。水面的浮渣通過撇渣裝置撇向池邊,再由刮渣耙刮進排渣斗內排出池外。而上清液則通過出水堰板溢入出水槽內排出。
電氣控制:可根據用戶需要設定設備的啟、停及運行時間,可帶PLC接口。
主要特點
1、采用新型傳動機構,傳遞扭矩大,工作可靠,穩流效果好;
2、處理量大,刮集污泥效果好;
3、設備操作簡便,可直接就地/遠程控制設備的運行。
主要技術參數
型號 | 池徑D(m) | 池深H(m) | 周邊線速度(m/min) | 功率(KW) |
CG20 | 20 | 3.5~4.5m | 1.5~3.0m | 0.37 |
CG25 | 25 | 0.55 | ||
CG30 | 30 | 0.55 | ||
CG35 | 35 | 0.75 | ||
CG40 | 40 | 1.1 | ||
CG45 | 45 | 1.1 | ||
CG50 | 50 | 1.1 |

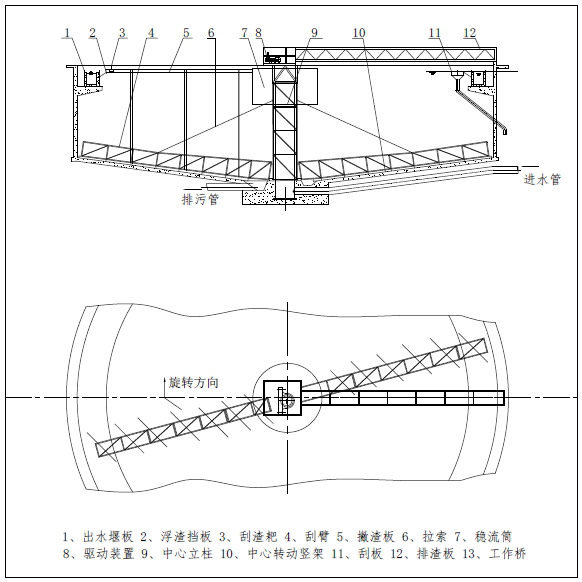

外形示意圖
