ZBX周邊傳動吸泥機
產品簡介
ZBX型周邊傳動吸泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除。按其結構可分為單周邊傳動吸泥機和雙周邊傳動吸泥機。
結構和工作原理
ZBX型周邊傳動吸泥機主要由穩流筒、集電裝置、中心支座、工作橋(主梁)、吸泥結構、排渣機構、驅動裝置、虹吸系統、集泥罐、行走裝置和電控箱等部分組成。
吸泥裝置分為兩種:水位差式和虹吸式,可按用戶要求定制。
主要特點
1、傳動裝置進行了優化設計,效率高,外形趨美觀,可按照用戶要求配進口減速機或軸裝式減速機,美觀耐用;
2、該設備處理量大,刮集污泥效果好;
3、該設備結構緊湊,占地面積小,操作維護方便;
4、該設備運行平穩,吸泥、刮浮渣能同時進行,能耗省。
主要技術參數
ZBX型周邊傳動吸泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除。按其結構可分為單周邊傳動吸泥機和雙周邊傳動吸泥機。
結構和工作原理
ZBX型周邊傳動吸泥機主要由穩流筒、集電裝置、中心支座、工作橋(主梁)、吸泥結構、排渣機構、驅動裝置、虹吸系統、集泥罐、行走裝置和電控箱等部分組成。
吸泥裝置分為兩種:水位差式和虹吸式,可按用戶要求定制。
主要特點
1、傳動裝置進行了優化設計,效率高,外形趨美觀,可按照用戶要求配進口減速機或軸裝式減速機,美觀耐用;
2、該設備處理量大,刮集污泥效果好;
3、該設備結構緊湊,占地面積小,操作維護方便;
4、該設備運行平穩,吸泥、刮浮渣能同時進行,能耗省。
主要技術參數
型號 |
池徑D (m) |
池深H (m) |
周邊線速度 (m/min) |
驅動功率 (kw) |
ZBX-20 | 20 | 3.5 | 1.36 | 0.55 |
ZBX-25 | 25 | 3.5 | 1.70 | 0.55 |
ZBX-30 | 30 | 4.0 | 2.04 | 0.75 |
ZBX-38 | 38 | 4.0 | 2.58 | 0.75 |
ZBX-45 | 45 | 4.5 | 3.05 | 1.5 |
ZBX-50 | 50 | 4.5 | 3.38 | 1.5 |

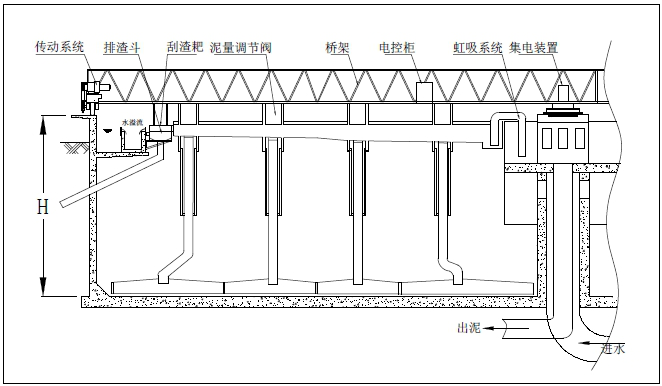

外形示意圖
